使用EXAIR超级空气喷嘴冷却的海上管道焊接

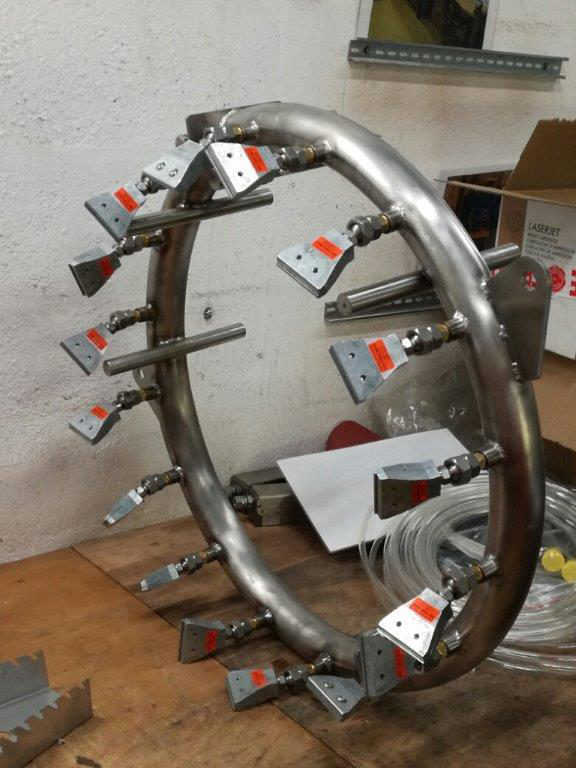

EXAIR 1122型扁平超级空气喷嘴用于提供散热。

我们为客户提供的服务之一是协助选择适合他们应用的产品解决方案。对于大多数应用程序，我们都有现货供应的解决方案，尽管上面显示的解决方案并非如此。


这种独特的吹扫解决方案可冷却450毫米（18英寸）管道上的焊缝。

1122型扁平超级空气喷嘴的这种配置在法国沿海的应用中用于冷却管道焊缝。外径为450mm（〜18“）的管子被焊接在一起，为了使焊缝具有高质量，必须对其进行冷却。为了冷却焊缝，该客户需要将环境温度的空气吹过管道。

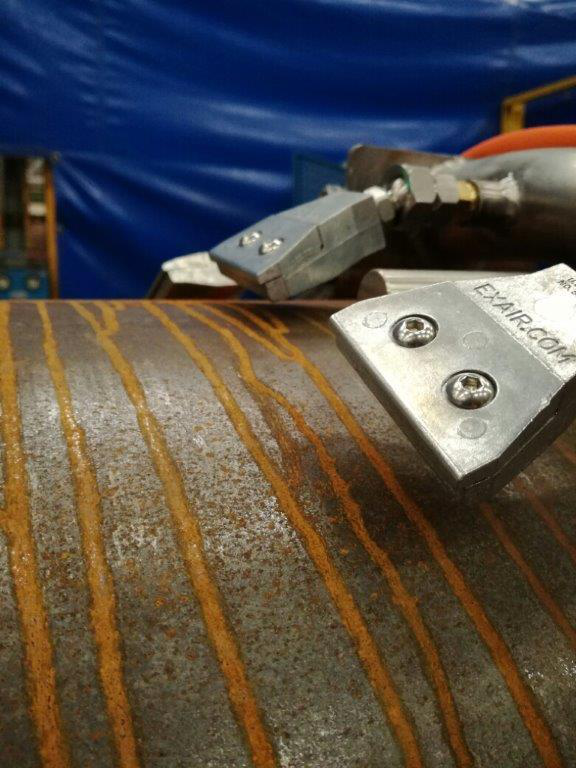

此应用中使用的喷嘴的特写

最初，我们探索了Super Air Wipe解决方案。超级空气擦拭器可为该管道提供360°的全方位吹扫，但该应用的一个方面是通过喷嘴提供了更好的解决方案。管道位置不规则。

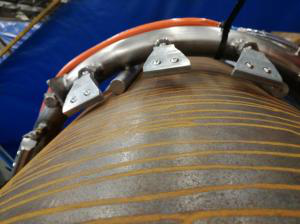

1122 Flat Super Air Nozzles的另一视图

在此应用中，管道的直径相对恒定，但是随着管道的移动，位置也会有所波动。如果使用Super Air Wipe，这可能意味着与精密加工的表面接触，从而导致设备性能发生变化。但是，如果我们能找到一种方法让排放解决方案具有“灵活性”，那该怎么办？

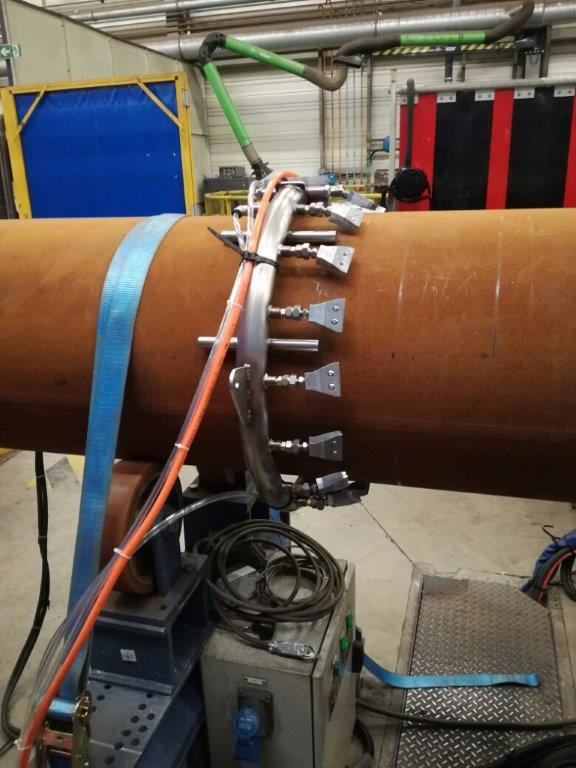

带旋转装置的扁平式超级空气喷嘴提供了此应用所需的独特解决方案。

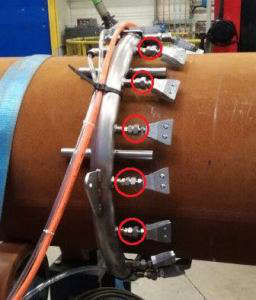

通过使用EXAIR的9053型旋转接头（在上面显示有红色圆圈），可在此解决方案中提供“ Flex”功能，每个旋转接头用于安装1122扁平超级空气喷嘴（每个16个）。这些允许喷嘴的正确放置，如果有任何东西接触喷出溶液，也可以移动。

此应用中使用的EXAIR 1122喷嘴的另一个好处是能够交换喷嘴内部的垫片以增加或减小从喷嘴传递的力的能力。

了解客户的关键要求导致了使用EXAIR超级空气喷嘴的半定制解决方案。如果您想为自己的应用探索EXAIR解决方案，请联系EXAIR应用工程师。
