用空气放大器代替水冷


用空气放大器代替水冷

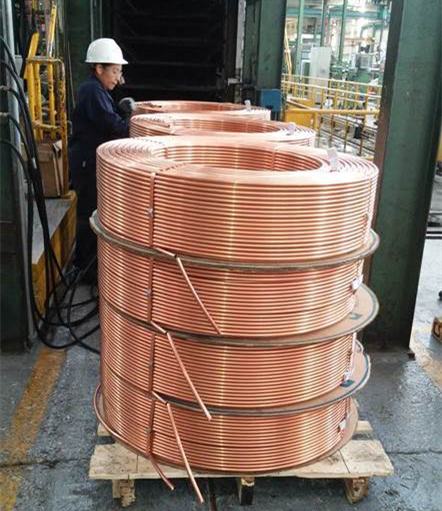

铜管需要气动冷却

将上面显示的铜管在退火炉中加热到175°C(347°F)。将该管以100kg的卷装在架子上,每个架子上有4-6卷铜,然后将其送入下图所示的烤箱。当管道从烤箱中出来时,用水将铜冷却到大约35°C(95°F)的温度,环境温度约为20°C(68°F)。尽管有效,但由于持续的维护,安全问题和清理时间,制造商不希望使用水来冷却铜,而宁愿使用空气来提供所需的冷却。

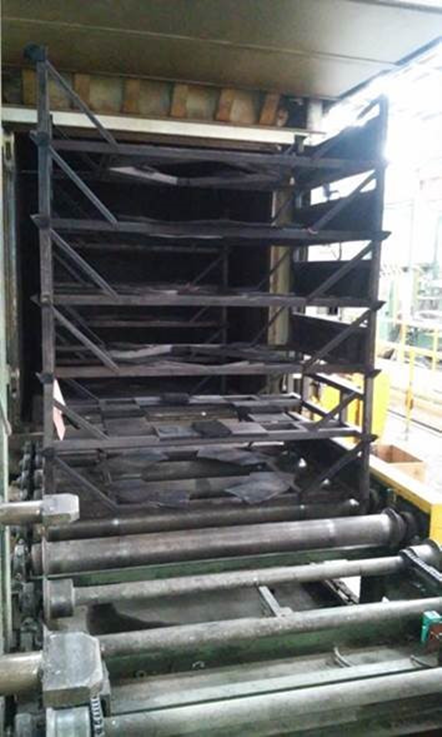

铜管穿过此烤箱用于堆叠铜管的机架

我之前已经写过博客,内容涉及确定需要多少风量以除去特定热量的过程。此应用程序没有什么不同,我使用下面显示的流程图来确定冷却这种铝所需的20°C环境空气量。

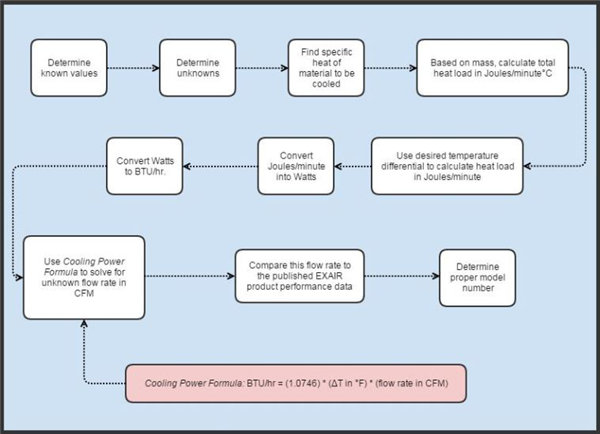

气流计算过程

使用上面概述的过程,我确定应用程序需要在20°C下1133 CFM的空气在1分钟内冷却这些铜线圈。但是,此应用程序最多可使用20分钟来冷却这些线圈,从而减少了空气量。将可用时间延长到2分钟,从而将音量要求降低到566.5 CFM(2分钟为566.5 CFM = 1分钟为1,133 CFM),我们可以肯定地说,我们的一系列120022型超级空气放大器将能够提供足够的冷却。(请参阅下文,了解距空气放大器出口6“处5.5 BARG(80 PSIG)处型号120022的气流。)并且,为了均匀冷却线圈,建议(4)这些空气放大器均匀分布在线圈周围。

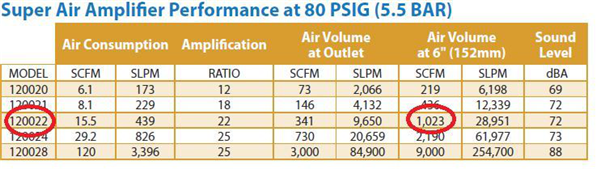

右侧红色圆圈所示的120022型在80 PSIG下的性能

通过一些计算,我们能够为该客户提供特定的解决方案,从而消除了此应用程序冷却阶段对水的需求。如果您有类似的应用程序,或者想为您的应用程序讨论压缩空气解决方案,请联系EXAIR应用程序工程师。
