这个吹动力很惊人——用EXAIR超级重型喷嘴更有效地推动热零件


这个吹动力很惊人——用EXAIR超级重型喷嘴更有效地推动热零件

一家制造钢制锻件的制造商今天联系EXAIR,向我讲述了确实给他们带来麻烦的应用。

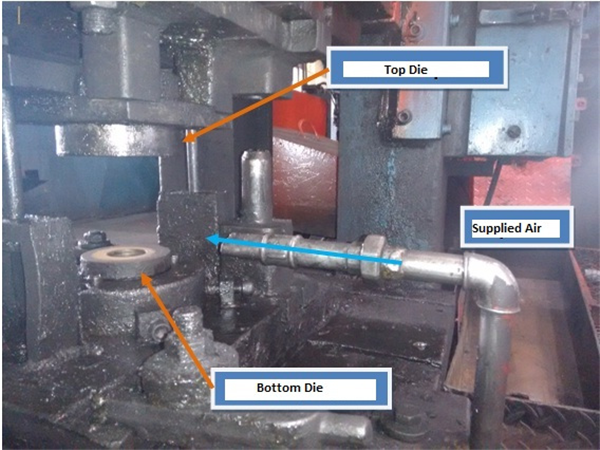

该应用涉及将熔融的钢片放入模具中。压机将下降并将其模制成环形。当它打开时,致动连接到压缩空气源的电磁阀,将带有压缩空气的下落部件推到压力机后面的料仓中。制造商通过将3/4英寸的管道弄平并将其对准零件来制成自制的喷嘴。(下面的参考图片)。操作员的循环时间约为8秒。在此期间,压缩空气被驱动1秒钟以将零件推离模具。如果在打开模具时零件旋转90度,就会发生问题,并且压缩空气会通过零件的开口中心射出而没有将其推入料仓。零件将放在下模上锻压机。


该零件重2.2磅。(1千克),外径为3.5英寸(89毫米)。客户正在以90 psig(6.2 bar)的压力操作¾“管道“喷嘴”,并且距模具的距离为12”(305mm)。这为我找到了合适的喷嘴提供了一些很好的信息。在审查所需的力和空气模式时,型号1112SS(3/4 NPT不锈钢超级空气喷嘴)将是很好的产品。这种超级空气喷嘴将能够承受应用程序内的辐射热,并且可以产生4.5磅的力。(2 Kg)在80 psig(5.5 bar)下。在12英寸(305毫米)处,产生的气流直径为7.5英寸(191毫米)。即使零件旋转了,空气样式和作用力也足够大,即使零件旋转了,也可以将其从模具中推出,从而无需人工干预。

1112SS型不仅使生产率恢复了目标,而且还增加了额外的好处,它可以为客户节省压缩空气。使用“超级空气喷嘴”的优点是,它们会带动周围的空气与压缩空气一起工作,从而增加了朝向目标的总质量流量,使其比扁平的管道更有效。即使在8秒钟的循环时间内打开压缩空气1秒钟,将其空气消耗量与开放式3/4英寸管道的空气消耗量相比,超级空气喷嘴 仍可为客户每年节省$ 1,500.00以上。

每当您有压扁管道末端以制作自制喷嘴的渴望时,都应联系EXAIR的应用工程师,以寻求帮助。像上面的客户一样,我们能够解决他们的生产问题,并能够节省他们的钱。
