对流传热:我们如何使用它?

您的当前位置: 首 页 >> 案例展示 >> 客户案例

对流传热:我们如何使用它?


对流传热:我们如何使用它?

涡流管已经研究了数十年,甚至几个世纪。这些物理现象和其背后的理论已在此博客上进行过讨论。事实是,关于如何正确选择应用程序中可能需要的模型还有更多的讨论。原因是,流速不同,并且可以选择至大制冷量或至大低温温度。趋势是说,好吧,我需要尽可能地冷却下来,以便我需要尽可能冷的空气,并给我至高的低温。这并不总是好的选择,我们将讨论如何更好地确定您的应用程序需要哪些。头一步是给应用工程师打电话,聊天或发送电子邮件这样我们就可以了解您的应用,并为您实施Vortex Tube或点冷产品。您可能还需要尝试获取一些初始温度读数。下面列出了有助于确定需要多少冷却的温度:

零件温度:零件尺寸:零件材料:环境温度:压缩空气温度:压缩空气管线尺寸:冷却零件所需的时间量:所需的温度:

借助这些信息,我们使用冷却方程式来帮助确定哪种温度和空气量适合您的需求以产生所需的冷却。我们有时会使用的方程式之一是强制对流传热或辅助对流传热。为什么我们使用对流传热而不是自然传热?好吧,来自EXAIR的Intelligent Compressed AirProducts®的空气始终在移动,因此它是强制性或辅助性运动到零件表面的。因此,需要对流传热。

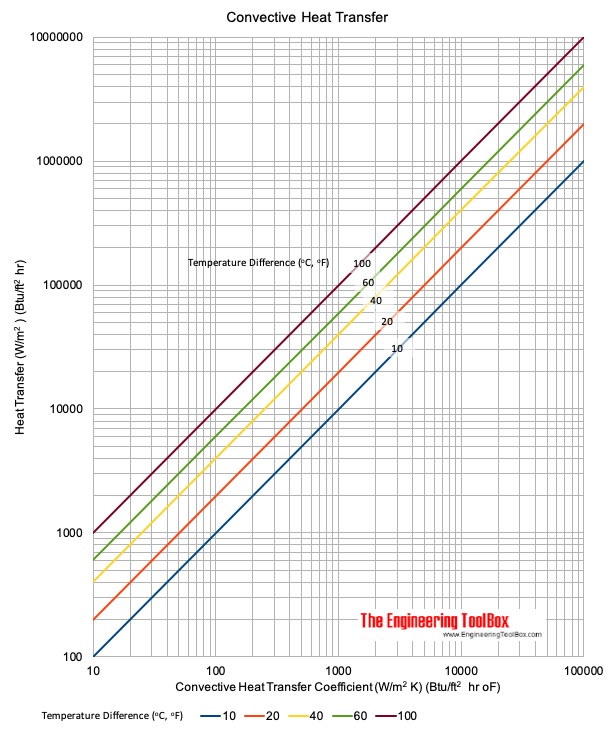

对流的计算如下所示:q = h c A dT其中:q =每单位时间传递的热量。(瓦特,BTU / hr)A =表面的传热面积(m 2,ft 2)h c =过程的对流传热系数(W /(m 2 °C),BTU /(ft 2 h°F )dT =表面与散装流体(在这种情况下为压缩空气)之间的温差(°C,°F)空气流动的对流传热系数可近似降至h c = 10.45 – v + 10 v 1/2 其中:h c =传热系数(kCal / m 2h°C)v =物体表面与空气之间的相对速度(m / s)此示例限于速度,并且有不同的传热方法,因此这将提供一个大致的计算方法,告诉我们是否有提供解决方案的机会。下图对于查看对流换热也很有用,由于每个轴的单位足以使您想到TRON光周期,因此读取它可能有些棘手。与其凝视并尝试查找隐藏的图片,不如与应用工程师联系,我们已经找到了答案。


1 –对流换热图同样,您不必自己弄清楚其中的任何一个。进行冷却应用程序的头一步是与应用工程师联系,我们会定期处理这些类型的应用程序和方程式,可以帮助您确定较佳方法。
