如何更好地应用EXAIR涡流管冷却

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

如何更好地应用EXAIR涡流管冷却

发布日期:2022-02-21 作者: 点击:

如果您发现自己遇到了一些难题。您需要冷却零件但不知道从哪里开始,并且有很多不同的选项可供选择。在大多数情况下,使用压缩空气进行冷却时,您可以采取两种不同的方式。先是在室温下使用大量空气吹过产品的表面区域。另一种选择是使用来自涡流管的冷空气来降低零件的温度。在大多数情况下,可以使用大量空气将物体冷却到相对较低的温度;想想用你的呼吸冷却一杯咖啡。您遇到的问题是室内空气温度何时接近您想要达到的温度。换句话说,

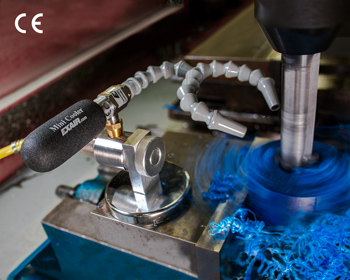

Mini Spot Cooler 冷却一点,用于铣削塑料

这可以通过查看冷却功率公式来解释:

Btu/hr = 1.0746*(CFM)*(Delta T)

在这种情况下,Delta T 是您希望将产品冷却到的温度与空气温度之间的差值。这意味着 delta T 越小,CFM 流量就需要越高,以抵消彼此如此接近的温度的影响。以下是冷却产品的一些示例,您提供 1000 CFM 的空气来冷却它。

Btu/hr = 1.0746*(1000 CFM)*(150F – 130F)

                Btu/小时 = 21,492 Btu/小时

Btu/hr = 1.0746*(1000 CFM)*(150F – 100F)

                Btu/小时 = 53,730 Btu/小时

正如您所看到的,Delta T 越接近 0,您获得的 Btu/hr 就越少。如果您使用 EXAIR 的 Super Air Knife 或 Super Air Amplifier 之类的东西,则很容易获得这种 CFM 流量。这些系统需要少量的压缩空气并夹带周围的环境空气以将体积增加到大爆炸。看看型号为 120022 的 2 英寸超级空气放大器,该装置可以产生 1,023 CFM,而在 80 psig 下仅使用 15.5 CFM。但是当您接近将温度冷却到室温或低于室温时,它会变得更加困难;这仅意味着需要降低用于冷却的空气温度。降低空气温度只能通过使用外部装置(如空气冷却器)或在这种情况下使用 EXAIR 的涡流管和点冷却器来实现。

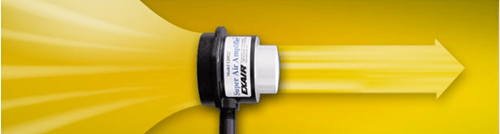

EXAIR 空气放大器使用少量压缩空气来产生大量气流。

涡流管和点冷却器有一些限制。通常,它们不会被视为产生大量空气的产品(即使我们将它们制成高达 150 SCFM)。如果您愿意,它们适合较小区域的冷却、局部冷却。然而,EXAIR 涡流管确实有一项关键功能,可以帮助弥补体积不足的问题。低温!涡流管可以产生低于 0°F 的温度,同时还能从入口处保留大部分空气量。


无运动部件的零下气流。EXAIR 的 3400 系列涡流管。

例如,让我们看看型号 3240,它在 100 psig 下运行,70% 的空气从入口排出冷侧。在 100 psig 压力下,3240 将在进气口使用 40 SCFM,温度下降 71F。如果压缩空气的温度为 70F,则意味着您将看到 -1F 的温度。此外,当使用 70% 的冷部分时,您只会看到 28 SCFM 从涡流管冷侧流出。现在让我们将这些数字代入冷却功率公式。

 Btu/小时 = 1.0746*(28 CFM)*(150F + 1F)

                英热/小时 = 4543 英热/小时

如您所见,如果温度较低,使用少量压缩空气仍然可以实现大量冷却。总而言之,将产品冷却到高于环境温度的较佳选择是可以产生大量空气的东西。对于需要将产品冷却至环境温度及以下的任何温度,请使用涡流管。

如果您对我们的空气放大器和涡流管有疑问,或者想谈论任何安静的 EXAIR 智能压缩空气®产品,请随时联系我!
