计算冷却电气柜热负荷的基础

发布日期:2022-06-13 作者: 点击:

计算冷却电气柜热负荷的基础

您的电气柜是否过热并导致代价高昂的停机?随着春夏的临近,去年您的围栏是否出现季节性过热问题?您的电气柜交流单元是否出现故障和故障?那么可能是时候考虑 EXAIR 机柜冷却器系统了。这些系统是压缩空气动力冷却装置,旨在让您的机柜在炎热环境中保持凉爽。主要优点包括没有易磨损的移动部件,UL 列出以保持外壳的 NEMA 完整性(也符合 CE 标准),它们安装简单快捷,并且可以根据需要可靠地打开和关闭(非常适合解决季节性过热问题)。

那么只有一个问题;您如何选择Z适合您的应用的机柜冷却器?是时候让您使用可信赖的计算器来计算一些数字了。请记住,以下计算使用 100 psig (6.9 bar) 的入口空气压力、70F (22C) 的压缩空气温度和 95F (35C) 的所需内部温度的基线。这些值的变化会改变结果,但请放心,机柜冷却器系统通常会随着这些基线的变化而正常运行。

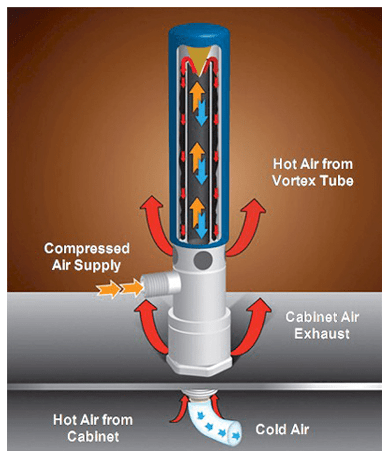

EXAIR 机柜冷却器系统的工作原理

在我们深入研究数学之前,请记住您可以将以下参数提交给 EXAIR,我们将为您进行数学计算。您可以使用我们的在线机柜冷却器尺寸指南并在 24 小时内收到推荐。

有两个方面我们想找出环境中产生的热量;这将是内部热量和外部热量。首先,计算暴露在空气中的平方英尺而忽略顶部。这只是一个简单的表面计算,忽略了一侧。

(高度 x 宽度 x 2)+(高度 x 深度 x 2)+(深度 x 宽度)= 暴露的表面积

接下来,确定Z大环境温度(Z大外部温度)和所需内部温度之间的Z大温差。在大多数情况下,电子设备Z佳运行的工业标准将起作用,该值为 95F (35C)。

Z大外部温度 – 所需的Z大内部温度 = 外部温度的 Delta T

既然我们知道了外面的热度和Z大值之间的差异,我们希望里面是,我们可以看看下面的温度换算表,也在 EXAIR 的机柜冷却系统目录部分为您提供。如果您的温差介于表中的两个值之间,只需将这些值代入插值公式即可。



获得 Btu/hr/ft2 的换算系数后,将暴露表面积乘以换算系数以获得Z大外部温度产生的热量。保留此值,因为稍后将使用它。

暴露的表面积 x 转换系数 = 外部热负荷

现在我们将研究内部组件产生的热量。如果您已经知道内部组件的全部瓦数损失,只需将总和乘以转换系数即可获得产生的热量。该转换系数为 3.41,将瓦特转换为 Btu/hr。如果您不知道您的瓦数损失,只需使用当前的外部温度和当前的内部温度来找出。计算内部热负荷与计算外部热负荷的过程相同,只是使用不同的数字。不要忘记如果您的 Delta T 值不属于温度转换图表,请使用简单插值法。

当前内部温度 – 当前外部温度 = 内部

温度表面积的Delta T x 转换系数 = 内部热负荷

确定了内部热负荷和外部热负荷后,只需将它们加在一起即可获得总热负荷。此时,如果存在风扇或存在太阳能负载,则还要添加这些冷却和加热值。现在,总热负荷将值与 NEMA 额定值和您想要的套件中的壁橱冷却能力相匹配。如果外部温度在 125F 到 200F 之间,您将看到我们的高温型号在部件号的开头以“HT”表示。


从右到左:小型 NEMA 12、大型 NEMA 12、大型 NEMA 4X
