计算冷却电气柜的热负荷的基础知识

发布日期:2022-11-21 作者: 点击:

计算冷却电气柜的热负荷的基础知识

您的电气柜是否过热并导致昂贵的停机?随着春夏的临近,您的围栏去年是否出现过季节性过热问题?您的电气柜交流单元是否出现故障和故障?那么可能是时候考虑 EXAIR 机柜冷却器系统了。这些系统是压缩空气驱动的冷却装置,旨在让您的机柜在炎热环境中保持凉爽。主要优点包括没有可磨损的活动部件,UL 列出以保持外壳的 NEMA 完整性(也符合 CE 标准),它们安装简单快捷,并且可以根据需要可靠地打开和关闭(非常适合解决季节性过热问题)。

那么只有一个问题;您如何选择适合您的应用的橱柜冷却器?是时候拿出你值得信赖的计算器并计算一些数字了。请记住,以下计算使用 100 psig (6.9 bar) 的进气压力、70F (22C) 的压缩空气温度和 95F (35C) 的所需内部温度的基线。这些值的变化会改变结果,但请放心,橱柜冷却器系统通常会随着这些基线的变化而正常运行。

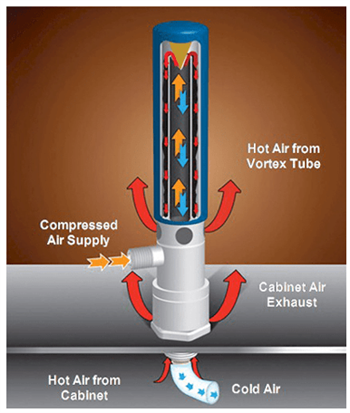

EXAIR 机柜冷却器系统的工作原理

在我们深入研究数学之前,请记住,您可以将以下参数提交给 EXAIR,我们将为您进行数学计算。您可以使用我们的在线机柜冷却器选型指南并在 24 小时内收到建议。

我们希望在两个方面找到环境中产生的热量;这将是内部热量和外部热量。在忽略顶部的情况下计算暴露在空气中的平方英尺。这只是一个忽略一侧的简单曲面计算。

(高度 x 宽度 x 2)+(高度 x 深度 x 2)+(深度 x 宽度)= 暴露的表面积

接下来,确定至高环境温度(至高外部温度)和所需内部温度之间的至大温差。大多数情况下,电子设备较佳操作的工业标准将起作用,该值为 95F (35C)。

至大外部温度 – 所需的至大内部温度 = 外部温度的 Delta T

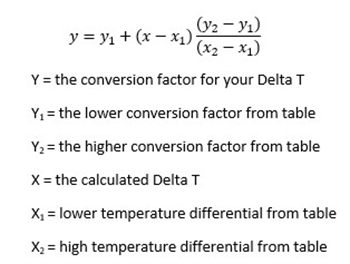

既然我们已经知道了外部的热度和我们想要内部的至大热度之间的差异,我们可以查看下面的温度转换表,该表也在 EXAIR 的机柜冷却器系统目录部分为您提供。如果您的温差介于表上的两个值之间,只需将这些值插入插值公式即可。



获得 Btu/hr/ft2 的转换系数后,将暴露的表面积乘以转换系数,即可得到针对至高外部温度产生的热量。保留此值,因为稍后将使用它。

暴露表面积 x 转换系数 = 外部热负荷

现在我们将研究内部组件产生的热量。如果您已经知道内部组件的全部瓦特损失,只需将总和乘以转换系数即可获得产生的热量。这个转换因子将是 3.41,它将瓦特转换为 Btu/hr。如果您不知道您的功率损失,只需使用当前的外部温度和当前的内部温度来找出答案。计算内部热负荷与计算外部热负荷的过程相同,只是使用不同的数字。如果您的 Delta T 值不属于温度转换图表,请不要忘记使用简单插值。

当前内部温度 – 当前外部温度 = 内部温度

暴露表面积的 Delta T x 转换系数 = 内部热负荷

确定了内部热负荷和外部热负荷后,只需将它们加在一起即可得到总热负荷。此时,如果存在风扇或存在太阳能负载,则还要添加这些冷却和加热值。现在,将总热负荷值与您想要的 NEMA 等级和套件中的壁橱冷却能力相匹配。如果外部温度在 125F 到 200F 之间,您将看到我们的高温型号,在零件编号的开头用“HT”表示。

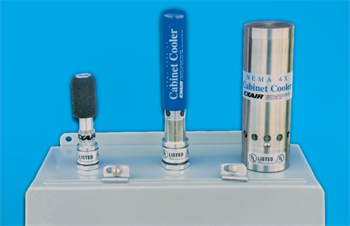

从右到左:小 NEMA 12、大 NEMA 12、大 NEMA 4X

如果您对压缩空气系统有任何疑问或想了解有关 EXAIR 任何产品的更多信息,请致电我们,我们的应用工程师团队随时准备回答您的问题并为您的应用推荐解决方案。
