如何应用涡流管并了解冷馏分

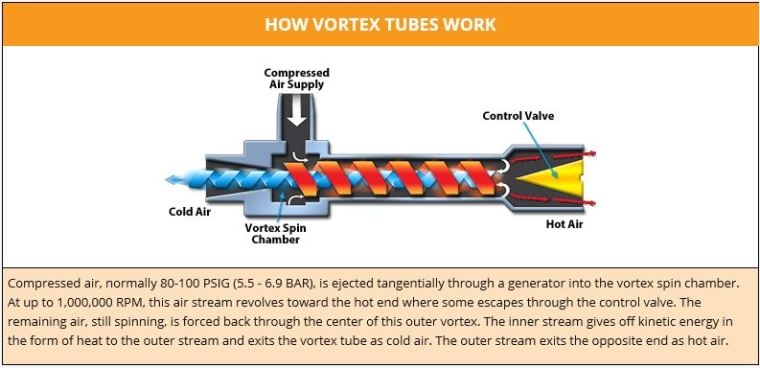

Georges Ranque 发现涡流管现象已经将近 100 年了。从那时起，它们就成为行业中神秘的秘密之一……我一直在和那些安装了我们的机柜冷却器系统的设备的来电者交谈，他们想知道如何降温用于机床切削或点冷却应用的空气。其他来电者是通过网络搜索头一次发现Vortex Tubes，或者他们在客户（或供应商）的设施中看到了一个。他们通常听起来像有人要求魔术师揭示魔术背后的秘密。当然，这不是魔术（不是真的）——但它确实是一个巧妙的技巧：


然后，讨论转向产品选择。EXAIR涡流管有三种尺寸，每个尺寸范围有多种型号。这些不同的型号都是相同的小型、中型或大型涡流管，安装了不同的发生器，这决定了涡流管将消耗的压缩空气量……以及冷馏分范围。在确定哪种涡流管适合应用时，这两个变量是相辅相成的。

“冷部分”是指送至冷端的送风百分比。冷分数越高，冷空气流的流量和温度就越高。相反，冷分数越低，冷空气流量和温度就越低。

对于需要快速冷却至环境温度（或略低）的工作，“至大制冷”发生器安装在 3200 系列涡流管中。它们旨在将大部分压缩空气流引导至冷端，从热端排出较少量的空气。设置为 80% 冷分数的涡流管通常非常接近于针对这些应用进行优化：它们产生了相当数量的气流，温度下降了 54F。假设压缩空气供应大致为室温，这意味着您将 20 到 30F（-6.6 到 -1.1C）的空气吹到您的零件上。大多数时候，它会很快冷却下来。那么，然后一块拼图就是确定冷空气流速。我们至低容量的小型涡流管配备 Max Refrigeration Generator 将使用 2 SCFM @100psig，并产生 1.6 SCFM 的冷空气流。另一方面，我们至高容量的大型涡流管使用 150 SCFM @100psig，并为您提供 120 SCFM 的冷流。中间有十个模型，因此我们可以非常接近于需要冷却的几乎任何尺寸/形状的零件的较佳选择。

请记住，对流/传导空气冷却应用中有两个变量：空气的流速，以及冷却空气和热部分的温度差。我们始终建议从至高的冷分数开始，但您可能会发现流量稍低……以及随之而来的较低温度……可能更适合您的需求。好消息是，这不会改变压缩空气消耗量，因此您可以优化性能而无需额外的运营成本。

其他应用需要尽可能冷的空气。对于这些，我们提供 3400 系列“至高低温”涡流管。3200 系列的冷馏分可在 50-80% 之间调节，而 3400 系列则可在 20-50% 之间调节。再次假设压缩空气供应大致为室温，在 20% 冷馏分和 100psig 供应压力下，您的冷流量可低至 -50F (-45.6C)。如果您试图将某些东西置于特别低的温度——例如需要在特定温度下测试的实验室样品或电路，或者管道系统中的冷冻密封件——那么 3400 系列涡流管正是您所需要的寻找。它们的尺寸和型号与 3200 系列相同，从 2 到 150 SCFM。

将涡流管用于冷空气的另一个好处是您可以根据需要频繁（或很少）打开和关闭它们。它们立即以公布的额定温度产生冷气流。没有可磨损的移动部件，因此您可以快速打开和关闭它们，或让它们连续运行。事实上，如果您为它们提供清洁、无湿气的空气，它们将几乎无限期地运行，无需维护。
