在机测量系统

在机测量系统

  • 所属分类:西格数据刀具智能监控系统

  • 点击次数:
  • 发布日期:2022/08/26
  • 在线询价
详细介绍

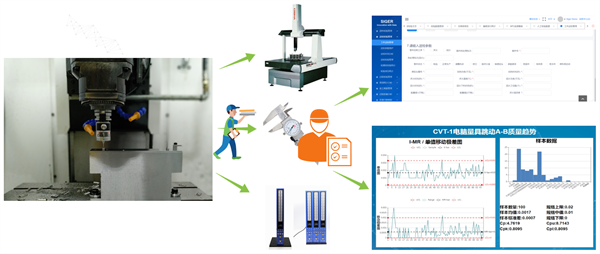

精密加工行业测量管理现状

对大量CNC加工企业的研究表明:

加工过程调刀和首末件检验耗时耗人!

加工和测量过程分离,产生大量等待!

测量设备价格高,人员技术依赖较高!

测量和分析分离,缺少可视化,测量准确性和及时性均不足!

分析过程无法及时反馈补偿,容易产生尺寸不良和批量报废!




1 把测头   解决精密加工 3 大核心质量控制问题!

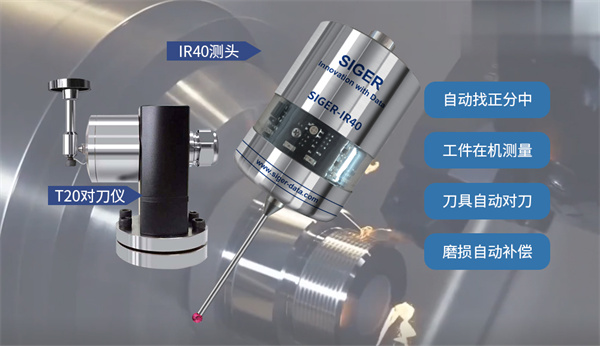

在机测量系统是西格数据基于精密加工行业特征,结合加工中心、车床等机械加工过程,打造的一款高精度、高时效性的测量管理系统,提供IR40测头与T20对刀仪,实现在机测量、自动对刀、自动补偿等功能,能够节省90%辅助时间并实现可靠、及时的过程质量控制,让数控加工更简单更高效!




功能1:自动测量产品加工尺寸,并完成补偿

功能2:自动对刀,设定刀补完成进刀位设置

功能3:通讯集成,构建工厂级测量分析系统

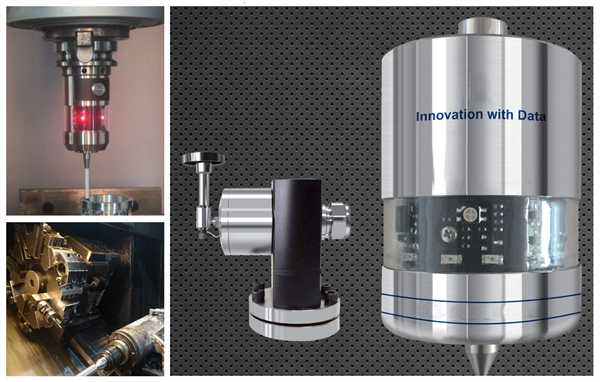

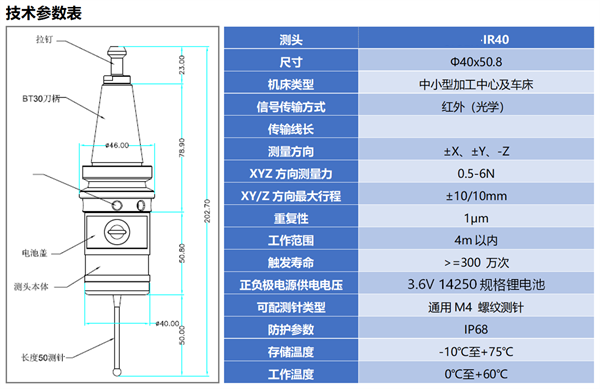

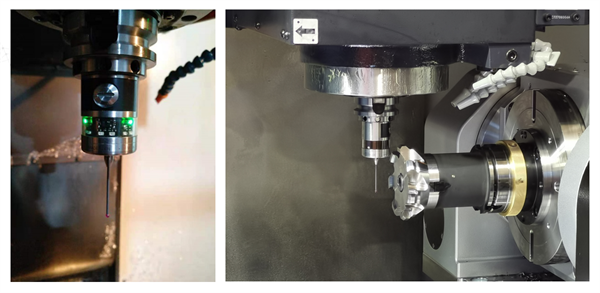

IR40尺寸精巧、通过压变感应,测量精度高,使用红外360°传输、耗电量极低,且信号稳定不受外界无线信号源干扰,保证测量过程中一致性和稳定性,广泛适用于中小型CNC机床。

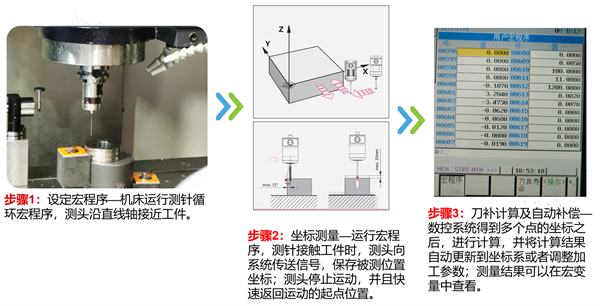

RMS工作原理:在数控机床上采用测头进行测量时,测头测针上的触头与工件表面接触,由于机床的数控系统会实时地记录并显示主轴位置坐标值,可以利用主轴坐标值,结合测针触头与工件的具体位置关系,换算出工件被测量点的相关坐标值。获得工件各个被测量点的相关坐标值以后,再根据各测量点的几何位置关系进行相关计算,便可以获得最终的测量结果。

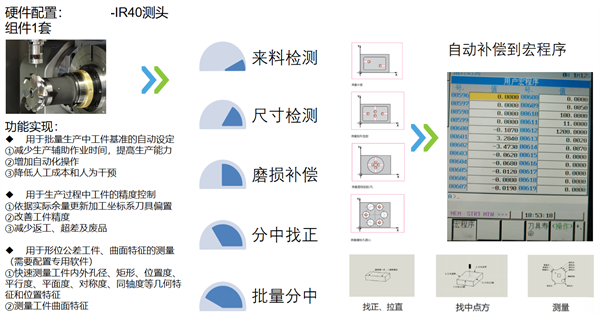

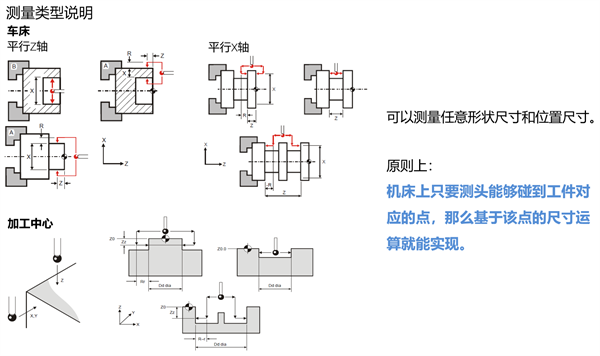

RMS功能一:产品尺寸自动测量与补偿

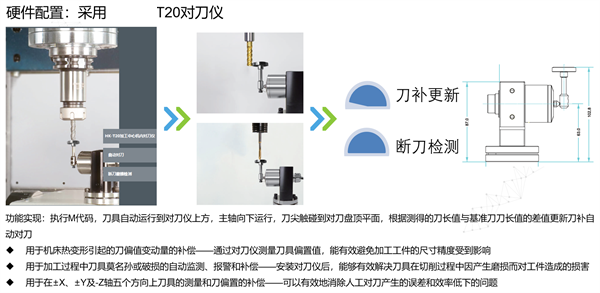

RMS功能二:刀长刀径自动测量及补偿

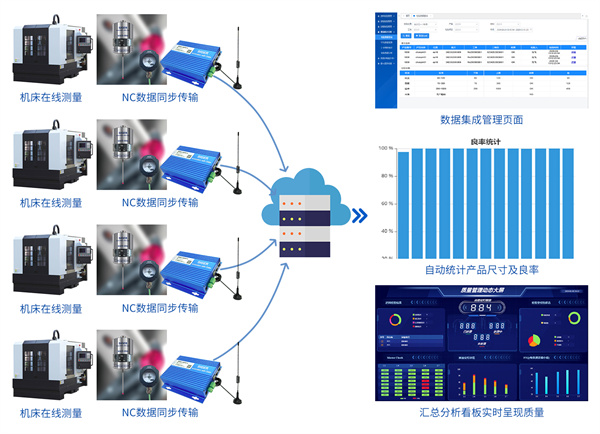

RMS功能三:工厂级自动测量分析系统

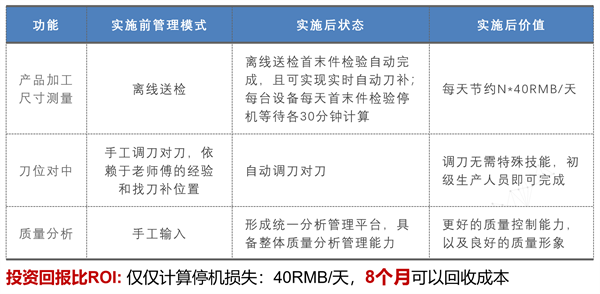

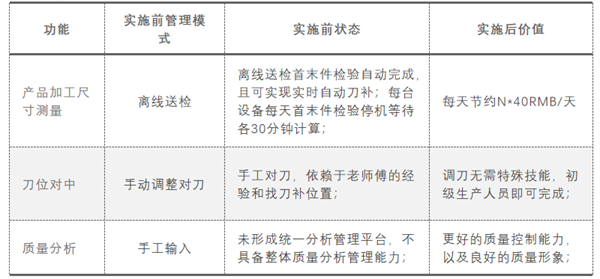

效果与价值
