电气柜冷却的热负荷计算基础


电气柜冷却的热负荷计算基础

您的电气柜是否过热并导致昂贵的停机?随着春季和夏季的临近,您的机柜去年是否存在季节性过热问题?您的电气柜AC单元是否发生故障并发生故障?然后可能是时候考虑使用EXAIR机柜冷却器系统了。这些系统是压缩空气动力冷却单元,旨在在炎热的环境中使机柜保持凉爽。主要优点包括:无运动部件磨损; UL认证可保持机柜的NEMA完整性(也符合CE);安装简便,快速,可根据需要可靠地打开和关闭(完美解决了季节性过热的问题)。

然后只是一个问题;您如何选择适合您的应用的机柜冷却器?现在是时候关闭您值得信赖的计算器并计算一些数字了。请记住,以下计算使用进气压力为100 psig(6.9 bar),压缩空气温度为70F(22C)和所需内部温度为95F(35C)的基线。这些值的变化将改变结果,但是请放心,在更改这些基准后,机柜冷却器系统通常可以正常运行。

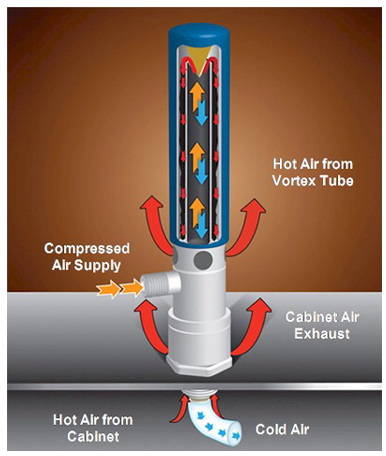

EXAIR机柜冷却器系统如何工作

在我们深入研究数学之前,请记住,您可以将以下参数提交给EXAIR,我们将为您进行数学计算。您可以使用我们的在线《机柜冷却器尺寸指南》,并在24小时内收到建议。

我们要在两个区域中查找环境中正在产生的热量。这将是内部热量和外部热量。先计算暴露在空气中的平方英尺,而忽略顶部。这只是一个简单的表面计算,忽略了一侧。

(高度x宽度x 2)+(高度x深度x 2)+(深度x宽度)=暴露的表面积

接下来,确定较大环境温度(较大外部温度)与所需内部温度之间的较大温差。在大多数情况下,可以实现电子设备较佳运行的工业标准,该标准为95F(35C)。

较大外部温度–期望的较大内部温度=外部温度的增量T

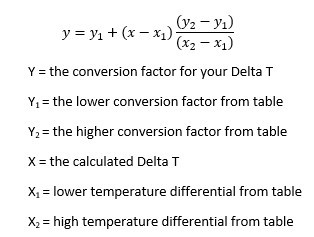

既然我们知道了外部可以得到的热量与较高温度之间的区别,我们希望内部得到的热量,我们可以查看下面的温度转换表,该表也已在EXAIR的机柜冷却器系统目录部分为您提供。如果您的温度差落在表格上的两个值之间,只需将这些值插入到插值公式中即可。



获得Btu / hr / ft2的转换因子后,将“暴露的表面积”乘以转换因子即可得出至大外部温度下产生的热量。保留此值,以备以后使用。

暴露的表面积x转换因子=外部热负荷

现在,我们将研究内部组件产生的热量。如果您已经知道内部组件损失的全部瓦数,则只需将总和乘以转换系数即可得到所产生的热量。该转换因子将为3.41,它将瓦特转换为Btu /小时。如果您不知道损失的瓦数,只需使用当前的外部温度和当前的内部温度来查找。计算内部热负荷的过程与使用不同数字计算外部热负荷的过程相同。不要忘记,如果您的Delta T值不落在温度转换图表上,请使用简单的插值法。

当前内部温度–当前外部温度=

暴露的内部温度表面积的Delta T x转换因子=内部热负荷

确定了内部热负荷和外部热负荷后,只需将它们加在一起即可得出总热负荷。在这一点上,如果存在风扇或存在太阳能负载,则还要添加这些冷却和加热值。现在,在总热负荷下,将值与NEMA额定值和所需套件中的壁橱冷却能力相匹配。如果外部温度在125F到200F之间,您将看到我们的高温型号,其型号开头是“ HT”。

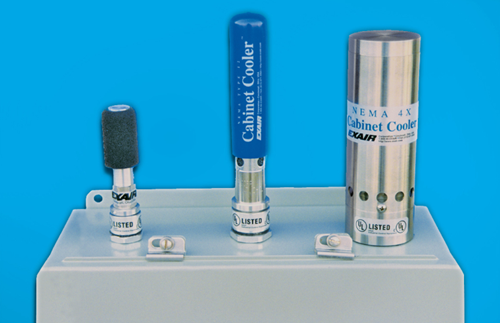

从右到左:小型NEMA 12,大型NEMA 12,大型NEMA 4X

如果您对压缩空气系统有任何疑问,或者想了解有关EXAIR产品的更多信息,请给我们打电话,我们的应用工程师团队随时准备回答您的问题,并为您的应用提供建议的解决方案。
