节省空气的6个步骤:步骤1 –测量


节省空气的6个步骤:步骤1 –测量

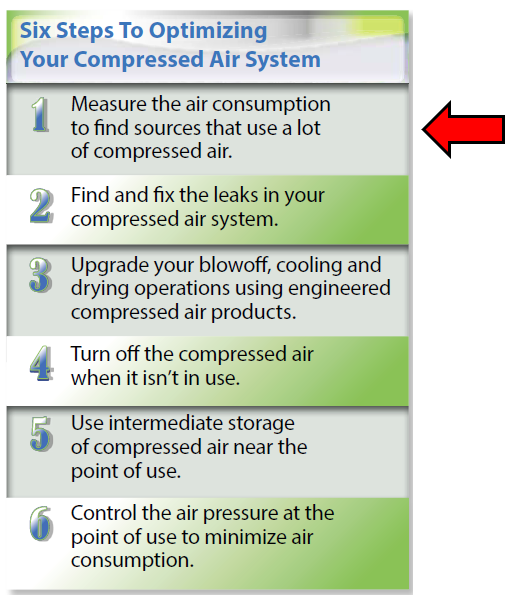

优化压缩空气系统的六个步骤

如果您是EXAIR博客的追随者,那么您可能很清楚压缩空气是昂贵的工具在工业环境中。产生1000标准立方英尺的压缩空气的平均成本为0.25美元。如果您熟悉每天使用的空气量,那么您将了解累积的速度。更糟糕的是,许多压缩空气系统仅通过泄漏就浪费了大量的压缩空气。根据“压缩空气挑战”的说法,一个没有得到良好维护的典型工厂很可能泄漏率约为20%!祝您好运,向您的财务部门说明您正在粗心浪费20%的昂贵公用事业。优化压缩空气系统的6个步骤中的第1步是测量空气消耗量,以找到消耗大量空气的气源。

为了了解您在整个过程中以及整个设施中的压缩空气使用量,您必须进行测量。如果没有使用情况的衡量标准,就无法确定您的实际成本或评估节省的机会。为此,EXAIR提供了一系列数字流量计,其尺寸从小到1/2“ Schedule 40铁管到至大4” Schedule 40管都有。也可以提供更大的尺寸和校准用于铜或公制管道的管道。

数字流量计提供精确数字化的压缩空气读数。许多公司会将DFM安装在其空气分配系统的每个主要分支上,以实现持续监控并提供压缩空气使用量的基准。

每个仪表都有一个内置的LED显示屏,以SCFM,m 3 / hr或m 3 / min的形式提供通过管道的空气流量。将两个小探头插入管道中的孔中(包括带有钻头的钻头引导套件)以检测气流。拧紧夹具后,装置将密封到管道上。(如果需要移除DFM,EXAIR还提供了挡圈以密封孔)。无需进行切割,焊接,调整或校准。

除了标准的数字流量计本身之外,它还具有无线功能,可将数据传输回PC或通过USB Data Logger传输回PC 。通过这两个选项,您可以跟踪一段时间内的使用情况,并将该数据上传到Excel电子表格中。

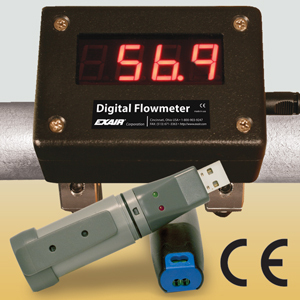

带USB数据记录器的EXAIR数字流量计

如果您在了解设施中压缩空气的成本时处于“盲目状态”,这是头一步。立即与EXAIR应用工程师联系以开始使用EXAIR数字流量计

信息对于诊断压缩空气系统内的浪费和有问题的区域非常重要。为了测量空气消耗,流量计用于查找每单位时间的压缩空气量或质量。流速是非常有用的数据点,可用于发现诸如泄漏,排放物过度使用,废物计算和比较分析之类的问题。

流量计有很多不同的类型。其中许多涉及通过切割,焊接或拆卸安装来破坏当前的压缩空气管线。这将增加停机和维护人员的成本。但是,不适用于EXAIR 数字流量计。

在此博客中,我将分享数字流量计的功能和优点,包括在步骤1中开始测量和优化压缩空气系统的选项。


数字流量计

总体而言,安装和开始测量只需几分钟。安装套件随附一个钻头和一个钻具导向器,以正确定位管道上的两个孔。的 数字流量计 使用的夹具安装到所述管并密封围绕所述探针的区域。通电后,该装置即可通过大型LED显示屏测量管道内的空气流量。可以自定义显示,以三种不同的单位显示流量读数。SCFM,M3 /小时或M3 /分钟;并且可以显示每日使用量和累计使用量。这将要求排出压缩空气管路或无压力。但是,有一些Hot Tap数字流量计可用于安装在压缩空气管路上。

首先,EXAIR 数字流量计 是一种热扩散装置,可以准确地测量压缩空气流量。他们使用两个传感探针进行比较分析。一个探针是温度感测探针,另一个是流量感测探针。通过比较,数字流量计可以精确测量空气质量流量,而无需重新校准。它们是一种经济,准确,简单的方法来测量压缩空气流量。

EXAIR备有大量数字流量计 ,我们备有从½“ NPT到4” NPT Schedule 40黑管的直径的仪表。EXAIR还可以提供高达8英寸NPT黑管的流量计;铜管的直径为3/4“至4”,铝管的直径为40mm至101mm。如果您的压缩空气系统还有其他类型的管道,则可以给我们提供材料,外径或内径以及壁厚。我们也许仍然可以为您提供数字流量计。

为了进行测量,所有单位都标配有4 – 20mA模拟输出。根据您的要求,我们可以将此信号更改为用于RS-485或以太网连接的串行输出。EXAIR数字流量计还能提供什么 ?选项。选件可对流量计进行升级,使其更适合您的应用。以下是清单:

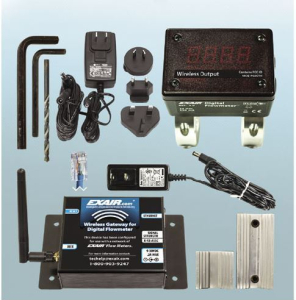

带无线功能的数字流量计,网关和钻探指南套件

无线功能:我们新的数字流量计现在具有无线功能。他们使用Zigbee®通讯从其他流量计和网关获取流量读数。网关可以检测您设施中的100多个数字流量计。从网关,信息通过LAN传输。您可以使用我们的EXAIR®Logger软件记录和分析网络上每个流量计的流量信息。您可以设置限制,以在压缩空气系统使用过多或过少的压缩空气时发送警告。这项技术使您无需安装整个设备即可非常轻松地测量整个设备中的压缩空气系统。

当您需要分析气动元件时,流量是诊断压缩空气系统总体“健康”的重要方面。EXAIR 数字流量计 可以为您提供重要的数据点。通过优化,您可以减少能耗,提高气动效率并节省成本。该博客概述了六个步骤中的步骤1。您可能还有其他问题;而且,太好了!您可以在其他EXAIR博客中找到它们,或者可以与 EXAIR联系 应用工程师。
