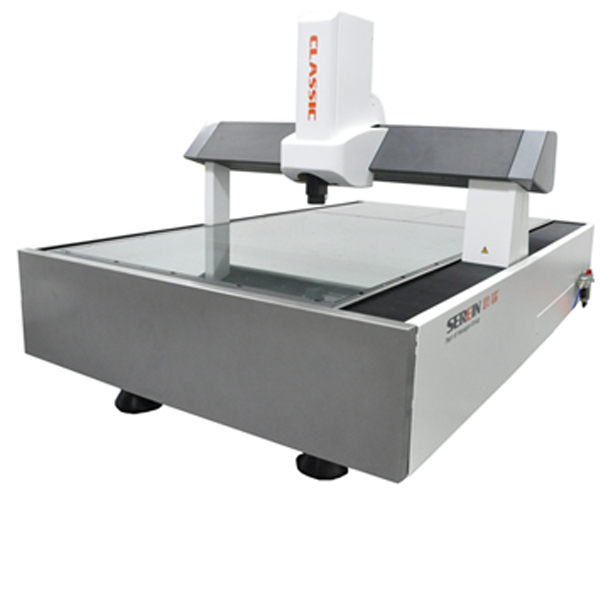

SVM DCC系列大行程影像测量仪

所属分类：思瑞影像测量机
点击次数：
发布日期：2023/10/25
在线询价

详细介绍

产品介绍：
SVM大行程系列是思瑞引进海克斯康先进的自动影像技术，推出的高速、高精度，功能强大的专业级自动影像测量仪，可实现各种复杂，精密零件的轮廓、表面尺寸、角度与位置等精准测量，是对测量效率十分挑剔的客户的较佳选择，搭配的海克斯康系列自动软件，可实现全自动编程，基于CAD数模的测量，是一款国内超高端应用的全自动影像仪器。

主要特征：
• zhuanli的三角横梁技术，保证机器较佳的刚性质量比，精度更稳定；
• 德国HEIDENHAIN工业级四轴CNC控制系统，全伺服闭环控制，全自动测量功能；
• 激光干涉仪校准，空间面补偿，保证机器全方位测量的高精度；
• 移动桥式结构，高精度花岗石底座，保证机器的长期稳定性；
• 进口高精度开放式光栅系统，分辨率0.4μm；zhuanli的预载荷空气轴承，全气浮导轨技术的应用，同时采用研磨级丝杠传动，高速，无间隙，灵敏可靠，定位准确，运动精度高；
• 照明系统：在面对某些特殊被测量物时，可利用不同的光线效果以凸显被测物的特性以更精准的抓取尺寸并达到高重复精度的上光源精准测量功能；
• 高分辨率彩色CCD，高清晰度影像效果，高品质的画面；
• 美国NAVITAR全自动高精度自动变倍镜头；
• 摇杆操控全CNC功能：自动对焦，自动量测，自动寻边，自动灯光调整，自动倍率切换，保证测量高效率；
• 采用业界标杆软件PC-DMIS VISION ，核心算法经过国际权威机构PTB认证。

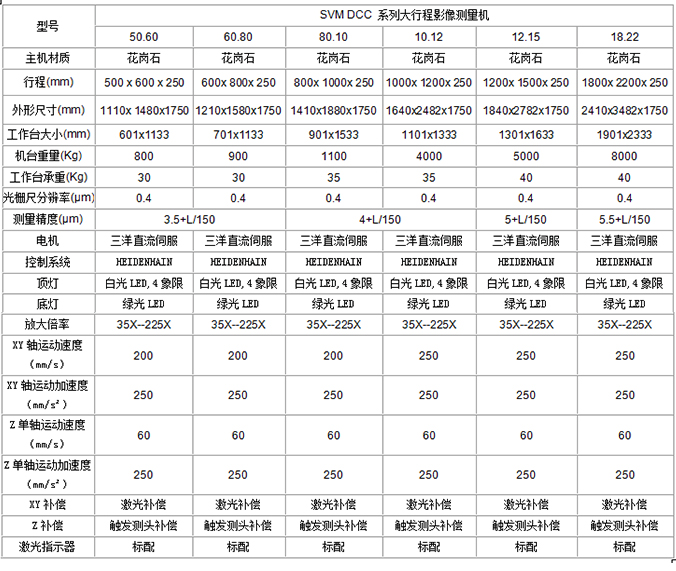

规格型号及技术指标：
• 控制方式：CNC
• 光学系统：高精度进口自动变倍镜头，放大倍率35X-225X
• 摄像机：高分辨率工业级彩色CCD摄像机
• 光源：轮廓光LED冷光源，亮度连续可调

表面光LED冷光源，亮度连续可调
• 选配功能：CAD模块/同轴光/测头/激光
• 工作距离：90mm
• 电源：220V±10%，50Hz(用电设备要求接地可靠：接地电阻小于4欧姆)
• 工作环境：20℃±2℃，温度变化＜2℃/hr，湿度45%～75%，震动＜0.002g，低于15Hz
