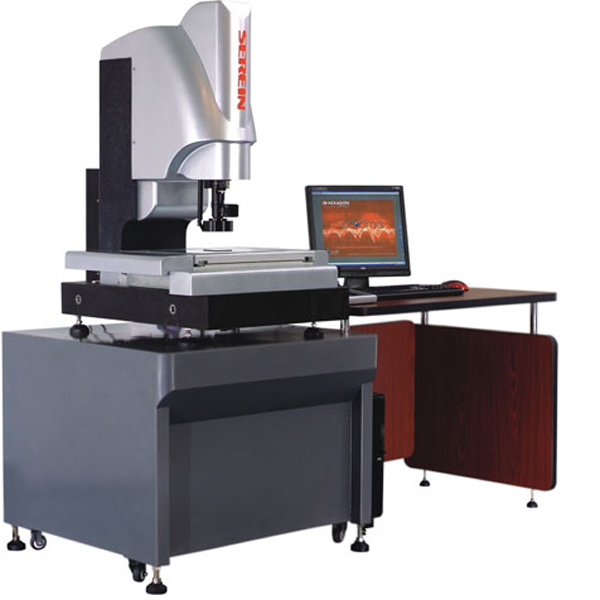

SVM DCC Classic 系列全自动影像测量仪

所属分类：思瑞影像测量机
点击次数：
发布日期：2017/09/11
在线询价

详细介绍

主要特征：
• 采用业界的标杆软件PC-DMIS VISION，核心算法经过国际权威认证机构PTB认证
• 核心零部件全部采用进口，经过严格、规范的组装及调试
• 采用进口开放式高分辨率玻璃光栅尺，精度达0.05μm
• 进口直流伺服电机
• 采用德国HEIDENHAIN专用高精度运动控制卡
• 高精度全铝工作台结构，做工精致
• 先进的XY平面精度校验方式，保证真正的空间精度
• 四轴CNC控制，高速运行稳定
• 连续自动变倍无需人工校验，可以直接使用
• 造型及结构经过国际化的专业设计团队设计，符合工程学原理

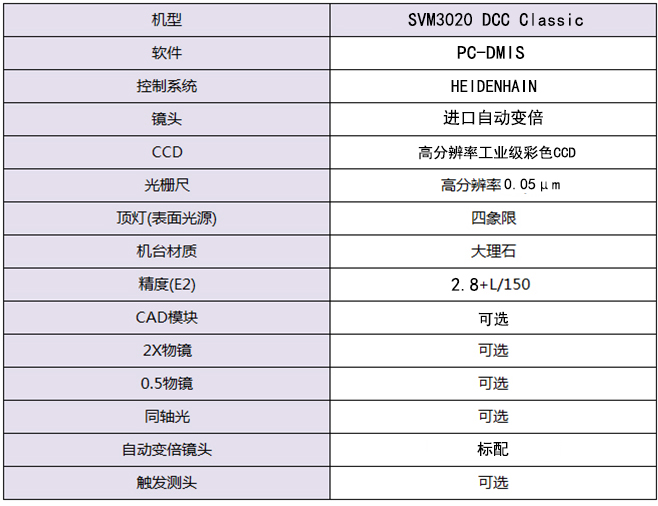

规格型号及技术指标：

型号			SVM 3020 DCC Classic	SVM 4030 DCC Classic
行程(mm)			300x200x200	400x300x200
外部尺寸(mm)			766x803x1015	866x903x1015
重量(kg)			240	280
承重(kg)			16
测量精度		XY轴	2.8+L/150
		Z轴	5.0+L/150
测量速度			130mm/s
光栅尺			进口光栅尺，分辨率0.05μm
CCD			高分辨率工业级彩色CCD
光源	轮廓光		绿光LED，亮度软件控制
	表面光		白光LED，亮度软件控制
	同轴光		可选
总放大倍率			35X--225X
光学系统			高精度进口自动变倍镜头
软件			PC-DMIS
运动控制			HEIDENHAIN运动控制卡
物方视场			（8.58-1.33）mm
工作距离			92mm
